Opentelemetry를 사용하여 Prometheus Metrics 수집하기

728x90

일반적으로 Helm chart(prometheus-community.github.io)를 사용하여 Prometheus를 설치하면 node-exporter와 kube-state-metrics 수집기가 기본으로 활성화되어 Kubernetes 리소스 관련 메트릭 데이터를 자동으로 수집한다. (관련 구성 참고 :Prometheus + Grafana 설치)

이번 글에서는 Prometheus에서 기본으로 제공하는 수집기가 아닌 opentelmetry 수집기를 사용하여 메트릭을 수집하는 실습을 다룰 것이다. 그렇기 때문에 기본으로 제공하는 Prometheus 수집기 및 Scrape 설정을 모두 비활성화 후 구성해야 한다.

OpenTelemetry exporter에서 prometheus로 metric을 전송하는 방법은 두 가지가 있다.

prometheusremotewrite
- opentelemetry-collector에서 prometheus 서버로 전송하는 push 방식
prometheus
- opentelemetry-collector에서 metric을 노출시키고 prometheus 서버가 pull 하는 방식

본 글에서는 prometheusremotewrite 방식을 사용하여 구성할 것이다.

또한 prometheusremotewrite, prometheus 방식을 사용했을 때 Prometheus 서버에 CPU 사용률 차이가 있는지도 확인해 볼 것이다.

아래 그림을 참고하자.

Prometheus Reciver로 노드의 metric을 수집, memory_limiter, batch Processor로 수집된 metric에 대해 제한 및 필터, prometheusremotewrite Exporter로 Prometheus 서버로 수집된 metric을 전송하는 구조이다.

실습

전제 조건

AWS EKS 클러스터
Helm CLI 도구

구성 환경

AWS EKS 1.24.17
Helm v3.8.2

설치 버전

kube-prometheus-stack helm chart : 48.1.1
grafana helm chart : 6.60.4
opentelemetry-collector helm chart : 0.62.2

실습 절차

1. Prometheus 구성
2. Grafana 구성
3. OpenTelemetry Collector 구성
4. Metric 수집 확인
5. OpenTelemetry Prometheus push, pull 방식 CPU 사용률 비교

1. Prometheus 구성

Prometheus helm chart repo를 등록한다.

$ helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
$ helm repo update

values 파일을 아래와 같이 작성한다.

## prometheus-values.yaml

alertmanager:
  serviceMonitor:
    selfMonitor: false

grafana:
  enabled: false

kubernetesServiceMonitors:
  enabled: false

kubeApiServer:
  enabled: false

kubelet:
  enabled: false

kubeControllerManager:
  enabled: false

coreDns:
  enabled: false

kubeDns:
  enabled: false

kubeEtcd:
  enabled: false

kubeScheduler:
  enabled: false

kubeProxy:
  enabled: false

kubeStateMetrics:
  enabled: false

kube-state-metrics:
  prometheus:
    monitor:
      enabled: false

nodeExporter:
  enabled: false

prometheus-node-exporter:
  prometheus:
    monitor:
      enabled: false

prometheusOperator:
  enabled: true
  resources:
    limits:
      cpu: 150m
      memory: 300Mi
    requests:
      cpu: 150m
      memory: 300Mi

  kubeletService:
    enabled: false
  serviceMonitor:
    selfMonitor: false

prometheus:
  enabled: true
  serviceMonitor:
    selfMonitor: false
  prometheusSpec:
    enableRemoteWriteReceiver: true

위에서 생성한 prometheus-values.yaml 파일을 사용하여 설치한다.

$ kubectl create ns monitoring
$ helm upgrade -i prometheus -f prometheus-values.yaml prometheus-community/kube-prometheus-stack \
--namespace monitoring

Prometheus 기본 수집기 없이 설치되었는지 확인한다.

$ kubectl get po -n monitoring
NAME                                                     READY   STATUS    RESTARTS   AGE
alertmanager-prometheus-kube-prometheus-alertmanager-0   2/2     Running   0          2m57s
prometheus-grafana-765bfdb8b9-5xxq8                      3/3     Running   0          3m5s
prometheus-kube-prometheus-operator-68b56fb774-qtfqc     1/1     Running   0          3m5s
prometheus-prometheus-kube-prometheus-prometheus-0       2/2     Running   0          2m56s

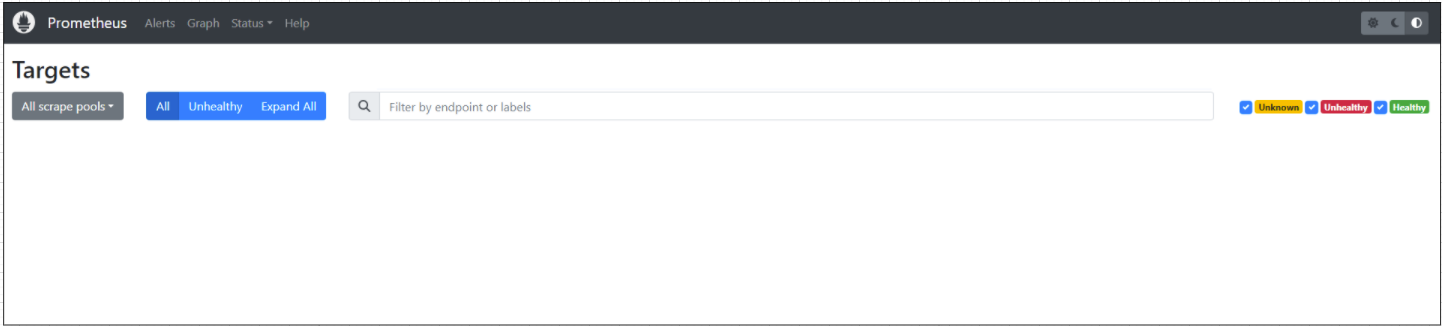

Prometheus UI에 접근해서 Targets을 확인해 보면 아무것도 없는 것을 확인할 수 있다.

2. Granfana 구성

Grafana helm chart repo를 등록한다.

$ helm repo add grafana https://grafana.github.io/helm-charts
$ helm repo update

Grafana values.yaml 파일을 작성한다.

## grafana-values.yaml

adminPassword: test
adminUser: test
persistence:
  enabled: true
  size: 10Gi
  storageClassName: "{각 환경에서 사용하는 StorageClass 이름}"
  type: pvc
rbac:
  namespaced: true
  pspEnabled: false
replicas: 1

위에 작성된 grafana-values.yaml 파일을 사용하여 설치한다.

$ helm upgrade -i grafana -n monitoring -f grafana-values.yaml grafana/grafana

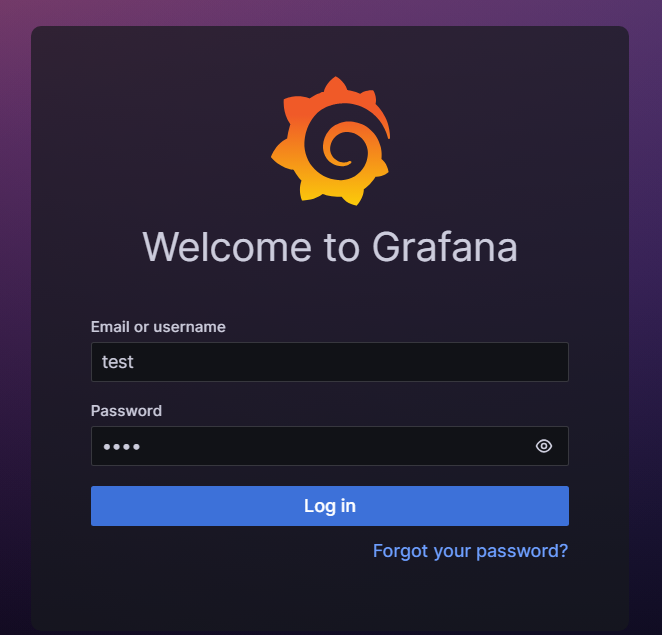

설치가 완료되면 Grafana 대시보드에 들어가서 로그인한다. ID/Password는 grafana-values.yaml 파일에서 설정한 test/test 이다.

로그인 후 prometheus 서버를 datasource로 지정하여 생성한다.

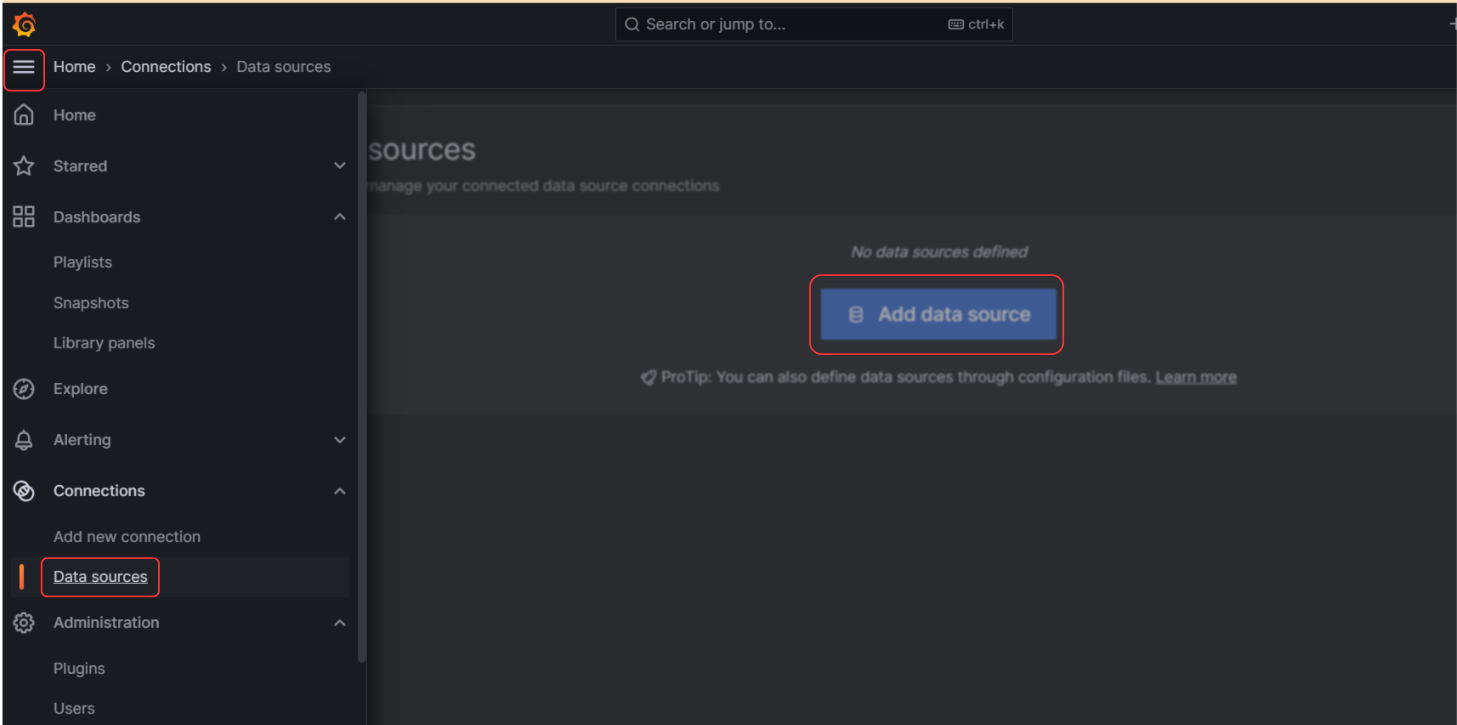

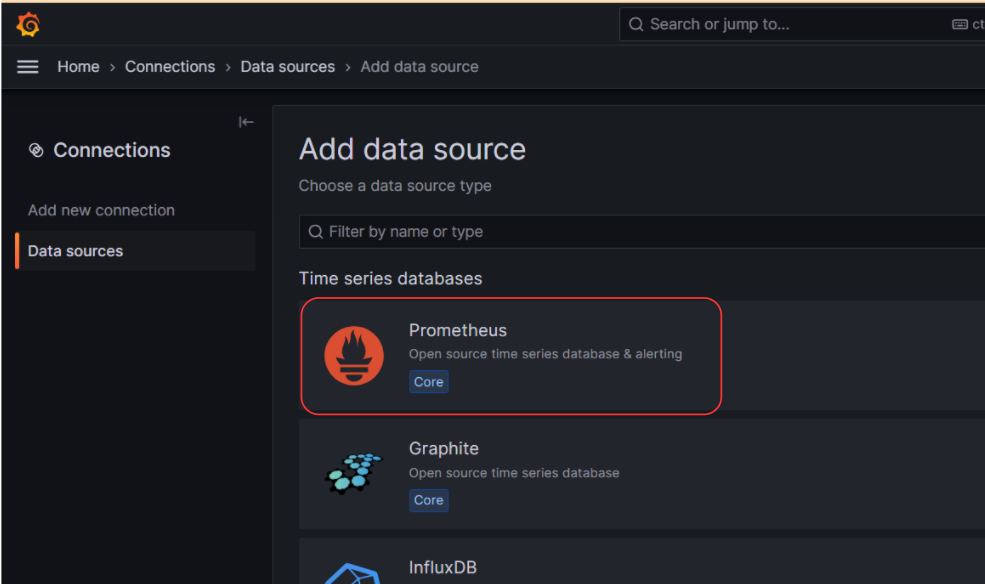

Toggle menu > Data sources > Add data source > Prometheus

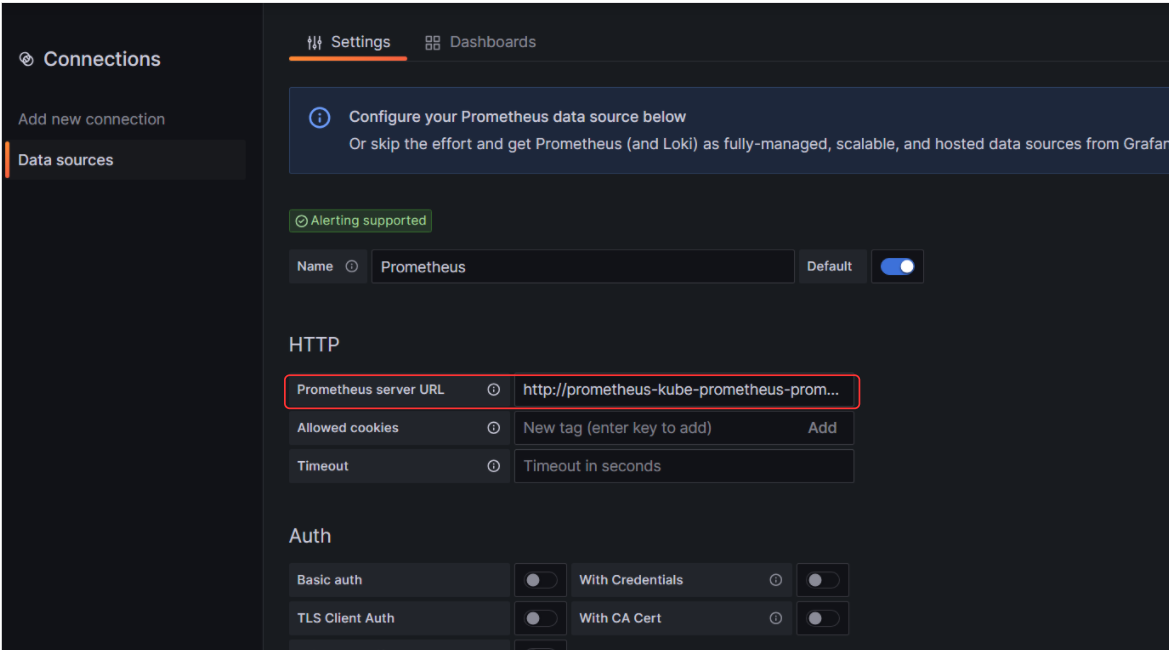

Prometheus server URL에 Kubernetes service dns 및 Prometheus 포트 9090을 입력 후 Save & test 버튼을 클릭한다. Successfully queried the Prometheus API. 문구가 나오면 정상적으로 연결이 된 것이다.

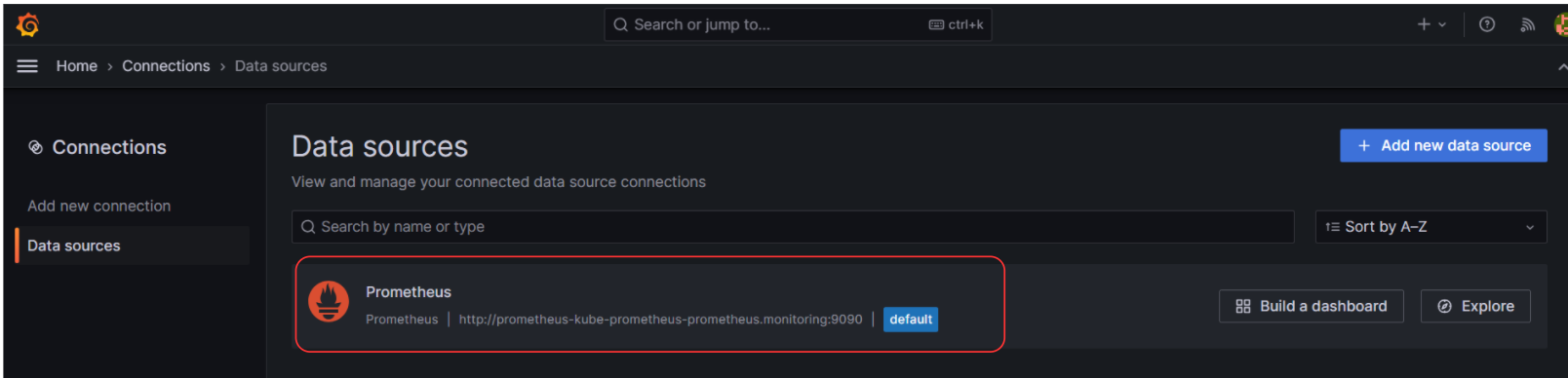

Data sources에 등록된 것을 확인할 수 있다.

3. OpenTelemetry Collector 구성

OpenTelemetry helm chart repo를 등록한다.

$ helm repo add open-telemetry https://open-telemetry.github.io/opentelemetry-helm-charts
$ helm repo update

values 파일을 아래와 같이 작성한다.

## otel_values.yaml

mode: daemonset

clusterRole:
  create: true
  rules:
  - apiGroups:
    - ""
    resources:
    - pods
    - namespaces
    - nodes
    - nodes/proxy
    - services
    - endpoints
    verbs:
    - get
    - watch
    - list
  - apiGroups:
    - extensions
    resources:
    - ingresses
    verbs:
    - get
    - list
    - watch
  - nonResourceURLs:
    - /metrics
    verbs:
    - get
config:
  exporters:
    prometheusremotewrite:
      endpoint: "http://prometheus-kube-prometheus-prometheus.monitoring.svc.cluster.local:9090/api/v1/write"
      tls:
        insecure: true
      external_labels:
        label_name: $KUBE_NODE_NAME
    logging:
      verbosity: detailed
  extensions:
    health_check: {}
    memory_ballast:
      size_in_percentage: 33
  processors:
    batch: {}
    memory_limiter:
      check_interval: 5s
      limit_percentage: 75
      spike_limit_percentage: 25
  receivers:
    jaeger: null
    prometheus:
      config:
        global:
          scrape_interval: 60s
          scrape_timeout: 30s
        scrape_configs:
        - job_name: kubernetes-nodes-cadvisor
          bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
          kubernetes_sd_configs:
          - role: node
          relabel_configs:
          - action: labelmap
            regex: __meta_kubernetes_node_label_(.+)
          - replacement: kubernetes.default.svc:443
            target_label: __address__
          - regex: (.+)
            replacement: /api/v1/nodes/$$1/proxy/metrics/cadvisor
            source_labels:
            - __meta_kubernetes_node_name
            target_label: __metrics_path__
          - action: keep
            regex: $KUBE_NODE_NAME
            source_labels: [__meta_kubernetes_node_name]
          scheme: https
          tls_config:
            ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
            insecure_skip_verify: true
        - job_name: kubernetes-nodes
          bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
          kubernetes_sd_configs:
          - role: node
          relabel_configs:
          - action: labelmap
            regex: __meta_kubernetes_node_label_(.+)
          - replacement: kubernetes.default.svc:443
            target_label: __address__
          - regex: (.+)
            replacement: /api/v1/nodes/$$1/proxy/metrics
            source_labels:
            - __meta_kubernetes_node_name
            target_label: __metrics_path__
          - action: keep
            regex: $KUBE_NODE_NAME
            source_labels: [__meta_kubernetes_node_name]
          scheme: https
          tls_config:
            ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
            insecure_skip_verify: true
        - job_name: kubernetes-service-endpoints
          kubernetes_sd_configs:
          - role: endpoints
          relabel_configs:
          - action: keep
            regex: true
            source_labels:
            - __meta_kubernetes_service_annotation_prometheus_io_scrape
          - action: replace
            regex: (https?)
            source_labels:
            - __meta_kubernetes_service_annotation_prometheus_io_scheme
            target_label: __scheme__
          - action: replace
            regex: (.+)
            source_labels:
            - __meta_kubernetes_service_annotation_prometheus_io_path
            target_label: __metrics_path__
          - action: replace
            regex: ([^:]+)(?::\d+)?;(\d+)
            replacement: $$1:$$2
            source_labels:
            - __address__
            - __meta_kubernetes_service_annotation_prometheus_io_port
            target_label: __address__
          - action: labelmap
            regex: __meta_kubernetes_service_annotation_prometheus_io_param_(.+)
            replacement: __param_$$1
          - action: labelmap
            regex: __meta_kubernetes_service_label_(.+)
          - action: replace
            source_labels:
            - __meta_kubernetes_namespace
            target_label: kubernetes_namespace
          - action: replace
            source_labels:
            - __meta_kubernetes_service_name
            target_label: kubernetes_name
          - action: replace
            source_labels:
            - __meta_kubernetes_pod_node_name
            target_label: kubernetes_node
          - action: keep
            regex: $KUBE_NODE_NAME
            source_labels: [__meta_kubernetes_endpoint_node_name]
        - job_name: kubernetes-pods
          kubernetes_sd_configs:
          - role: pod
          relabel_configs:
          - action: keep
            regex: true
            source_labels:
            - __meta_kubernetes_pod_annotation_prometheus_io_scrape
          - action: replace
            regex: (https?)
            source_labels:
            - __meta_kubernetes_pod_annotation_prometheus_io_scheme
            target_label: __scheme__
          - action: replace
            regex: (.+)
            source_labels:
            - __meta_kubernetes_pod_annotation_prometheus_io_path
            target_label: __metrics_path__
          - action: replace
            regex: ([^:]+)(?::\d+)?;(\d+)
            replacement: $$1:$$2
            source_labels:
            - __address__
            - __meta_kubernetes_pod_annotation_prometheus_io_port
            target_label: __address__
          - action: labelmap
            regex: __meta_kubernetes_pod_annotation_prometheus_io_param_(.+)
            replacement: __param_$$1
          - action: labelmap
            regex: __meta_kubernetes_pod_label_(.+)
          - action: replace
            source_labels:
            - __meta_kubernetes_namespace
            target_label: kubernetes_namespace
          - action: replace
            source_labels:
            - __meta_kubernetes_pod_name
            target_label: kubernetes_pod_name
          - action: drop
            regex: Pending|Succeeded|Failed|Completed
            source_labels:
            - __meta_kubernetes_pod_phase
          - action: keep
            regex: $KUBE_NODE_NAME
            source_labels: [__meta_kubernetes_pod_node_name]
    zipkin: null
  service:
    extensions:
      - health_check
      - memory_ballast
    pipelines:
      logs: null
      metrics:
        exporters:
        - prometheusremotewrite
        processors:
        - memory_limiter
        - batch
        receivers:
        - prometheus
      traces: null
    telemetry:
      metrics:
        address: 0.0.0.0:8888
        level: normal
extraEnvs:
- name: KUBE_NODE_NAME
  valueFrom:
    fieldRef:
      apiVersion: v1
      fieldPath: spec.nodeName
ports:
  metrics:
    containerPort: 8888
    enabled: true
    protocol: TCP
    servicePort: 8888

위 설정(config) 중 아래 설정은 알아두어야 한다.

[extensions] : 수집기의 기본 기능 외에 추가 기능을 제공한다.

memory_ballast (설정 권장)
- 메모리 관리를 안정화하고 성능을 최적화하는 데 사용되는 메커니즘이다. 이 설정은 수집기에 할당된 메모리의 1/3 ~ 1/2로 구성하는 것을 권장한다. 위에서는 33%로 설정하였다.
- 내용 참고 : https://web.archive.org/web/20210929130001/https://blog.twitch.tv/en/2019/04/10/go-memory-ballast-how-i-learnt-to-stop-worrying-and-love-the-heap-26c2462549a2/
- 옵션 참고 : https://github.com/open-telemetry/opentelemetry-collector/blob/main/extension/ballastextension/README.md

[pipelines]

receivers
- prometheus
  - prometheus scrape 설정을 통해 metrics 데이터를 수집한다.
  - 위 수집기 설정은 daemonset 형태로 각 노드에 배포되기 때문에 노드마다 배포된 수집기가 중복된 데이터를 수집하지 않게 하기 위해 수집기가 위치한 노드에 존재하는 메트릭을 수집하게 하기 위한 설정이다.
processors
- memory_limiter (설정 권장)
  - 수집기의 메모리 부족 상황을 방지하기 위해 사용을 제한하는 기능이다.
  - 위 설정의 경우 5초마다 최대 메모리에 75퍼센트까지 사용 제한하고 순간적으로 25프로까지 사용할 수 있게 메모리 사용이 튀는 증상을 방지한다.
  - 옵션 참고 : https://github.com/open-telemetry/opentelemetry-collector/blob/main/processor/memorylimiterprocessor/README.md
- batch (설정 권장)
  - 데이터를 압축하고 전송하는 데 필요한 시간 및 사이즈를 지정하여 처리량을 조절할 수 있다.
  - memory_limiter 설정에 의해 data drop이 발생하게 되면 이후에 batch 작업이 이루어져야 하고, 이를 최소화하기 위해 memory_limiter 파이프라인 뒤에 실행되어야 한다.
  - 옵션 참고 : https://github.com/open-telemetry/opentelemetry-collector/tree/main/processor/batchprocessor
exporters
- prometheusremotewrite
  - receivers를 통해 수집된 prometheus 메트릭 데이터를 원하는 prometheus 서버로 push 한다.

위에서 생성한 otel_values.yaml 파일을 사용하여 설치한다.

$ kubectl create ns opentelemetry
$ helm upgrade --install opentelemetry-collector open-telemetry/opentelemetry-collector --namespace opentelemetry -f otel_values.yaml

4. Metric 수집 확인

실제로 OpenTelemetry collector에서 설정한 prometheus receivers 통해 metric 데이터를 수집하여 지정한 Prometheus 서버로 잘 보내지고 있는지 Grafana에서 확인한다.

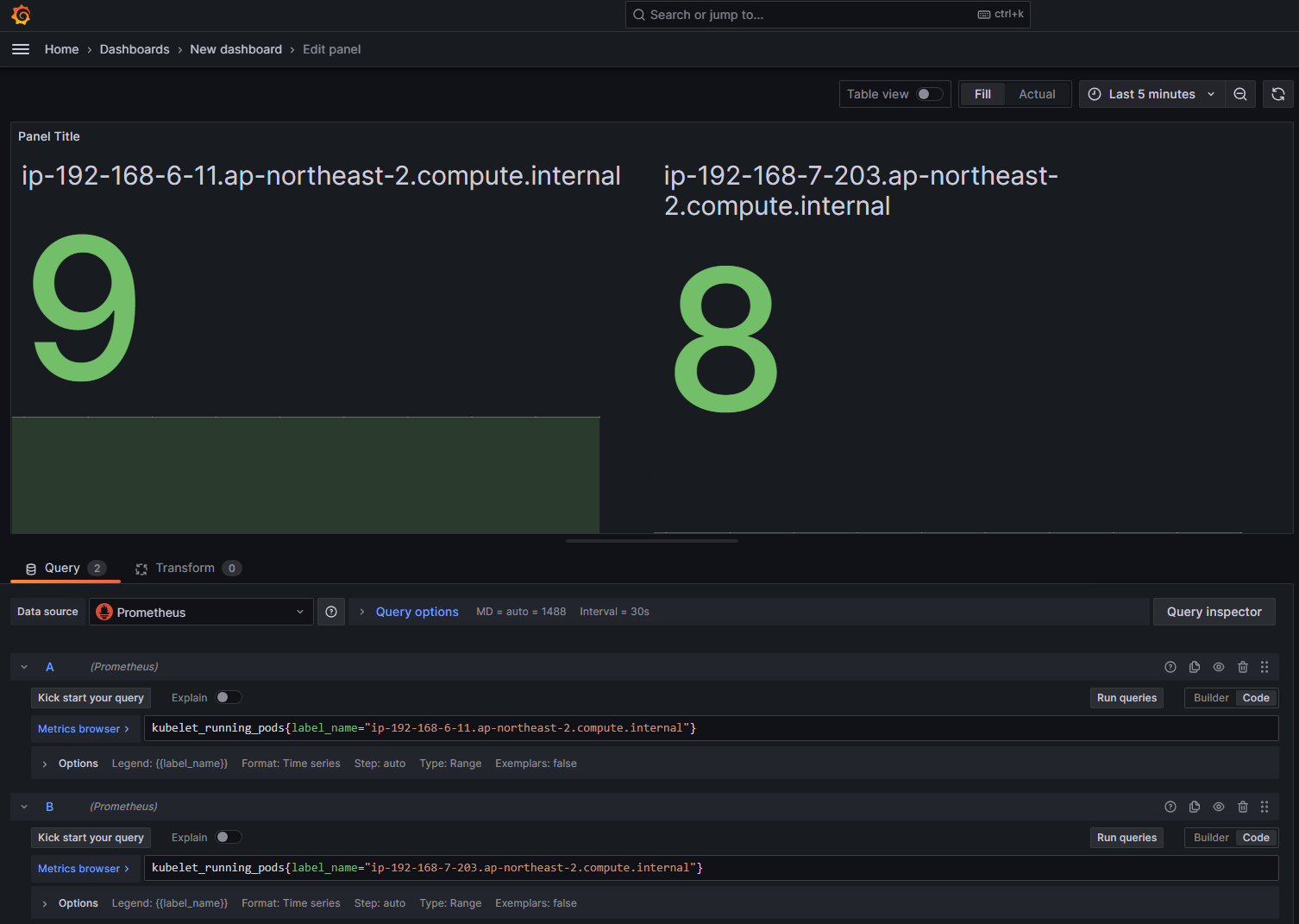

"kubelet_running_pods"는 pod의 개수를 알려주는 쿼리이다.

위에서 설정한 otel_values.yaml 파일의 config.exporters.external_labels 설정에서 "label_name: $KUBE_NODE_NAME" 으로 설정했기 때문에 해당 label을 통해 각 노드에 존재하는 opentelemetry-collector가 수집하는 pod의 개수를 확인할 수 있다.

실제로 위 값이 각 노드에 존재하는 pod의 개수와 같은지 확인한다.

$ kubectl get po -o wide -A --no-headers | grep ip-192-168-7-203.ap-northeast-2.compute.internal | wc -l
8
$ kubectl get po -o wide -A --no-headers | grep ip-192-168-6-11.ap-northeast-2.compute.internal | wc -l
9

5. OpenTelemetry Prometheus push, pull 방식 CPU 사용률 비교

아래는 Opentelemetry-collector exporter의 prometheusremotewrite(push)와 prometheus(pull) 두 개의 방식을 번갈아가면서 사용 후 Prometheus 서버의 CPU 사용률을 비교한 사진이다.

prometheusremotewrite 방식으로 사용하면 Prometheus 서버의 scrape 작업 부하를 줄여주니 CPU를 적게 사용하는 것을 확인할 수 있다.

'Observability > Opentelemetry' 카테고리의 다른 글

Opentelemetry를 사용하여 AWS EKS 환경 로그 모니터링 구성하기 (with Grafana Loki + Grafana) (3)	2023.10.31
OpenTelemetry란? (0)	2023.09.18

IT DevOps 기록

Opentelemetry를 사용하여 Prometheus Metrics 수집하기

실습

실습 절차

1. Prometheus 구성

2. Granfana 구성

3. OpenTelemetry Collector 구성

4. Metric 수집 확인

5. OpenTelemetry Prometheus push, pull 방식 CPU 사용률 비교

'Observability > Opentelemetry' 카테고리의 다른 글

댓글

티스토리툴바

Opentelemetry를 사용하여 Prometheus Metrics 수집하기

실습

실습 절차

1. Prometheus 구성

2. Granfana 구성

3. OpenTelemetry Collector 구성

4. Metric 수집 확인

5. OpenTelemetry Prometheus push, pull 방식 CPU 사용률 비교

'Observability > Opentelemetry' 카테고리의 다른 글

관련글

댓글

티스토리툴바
